STD系列安全光幕

STD系列安全光幕

特点：◆超长距离保护；◆规格型号齐全，安装方便，接线简单；◆完善的自检功能；◆抗电磁、光干扰能力强；◆抗振性强，防水、防尘性能优越；◆控制器提供双路继电器信号输出,可选双路NPN/PNP信号输出；◆LED指示工作状态和故障状态；◆可配置S型外置控制器提供双面防护。技术参数：保护长度0...

产品详情

特点：

◆超长距离保护；
◆规格型号齐全，安装方便，接线简单；
◆完善的自检功能；
◆抗电磁、光干扰能力强；
◆抗振性强，防水、防尘性能优越；
◆控制器提供双路继电器信号输出,可选双路NPN/PNP信号输出；
◆LED指示工作状态和故障状态；
◆可配置S型外置控制器提供双面防护。



技术参数：

保护长度 0~15000mm(标准)   0~100000mm(超长)
光轴间距 20mm, 40mm, 80mm 40mm, 80mm, 160mm
检测精度 40mm, 60mm, 100mm 80mm, 120mm, 200mm
保护高度 光轴间距×(光束数-1)
工作电源 DC12V~24V
工作电流 <200mA
负载电流 <200mA
响应时间 <10ms
诊断覆盖率 >99%
平均无危险故障时间 120a
防护等级 IP65
工作温度 –10°C ~ +55°C
环境湿度 20°C, RH ≤85%
抗光干扰 10000Lux (入射角≥5°)
抗振动 频率:10~55Hz, 振幅:0.35mm
抗冲击 15g, 16ms, X,Y,Z轴，每轴1000次

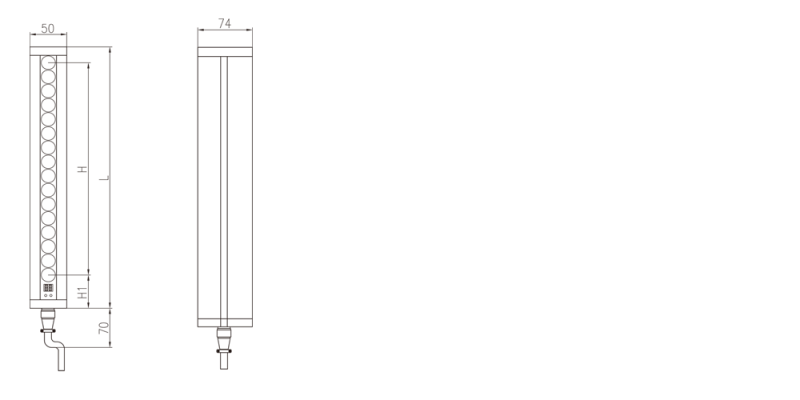

选型表：



光轴间距20mm 光轴间距40mm 光轴间距80mm
光束 规格 H L 光束 规格 H L 光束 规格 H L
8 STD0820 140 210 4 STD0440 120 210 2 STD0280 80 210
12 STD1220 220 290 6 STD0640 200 290 4 STD0480 240 370
16 STD1620 300 370 8 STD0840 280 370 6 STD0680 400 530
20 STD2020 380 450 10 STD1040 360 450 8 STD0880 560 690
24 STD2420 460 530 12 STD1240 440 530 10 STD1080 720 850
28 STD2820 540 610 14 STD1440 520 610 12 STD1280 880 1010
32 STD3220 620 690 16 STD1640 600 690 14 STD1480 1040 1170
36 STD3620 700 770 18 STD1840 680 770 16 STD1680 1200 1330
40 STD4020 780 850 20 STD2040 760 850 18 STD1880 1360 1490
44 STD4420 860 930 22 STD2240 840 930 20 STD2080 1520 1650
48 STD4820 940 1010 24 STD2440 920 1010
52 STD5220 1020 1090 26 STD2640 1000 1090
56 STD5620 1100 1170 28 STD2840 1080 1170
60 STD6020 1180 1250 30 STD3040 1160 1250
64 STD6420 1260 1330 32 STD3240 1240 1330
68 STD6820 1340 1410 34 STD3440 1320 1410
72 STD7220 1420 1490 36 STD3640 1400 1490

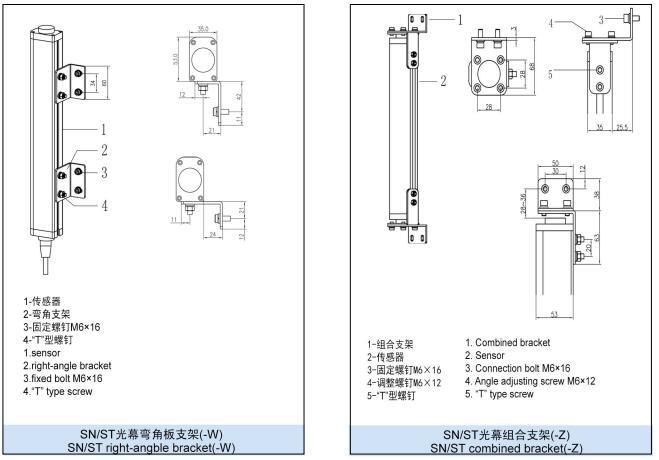

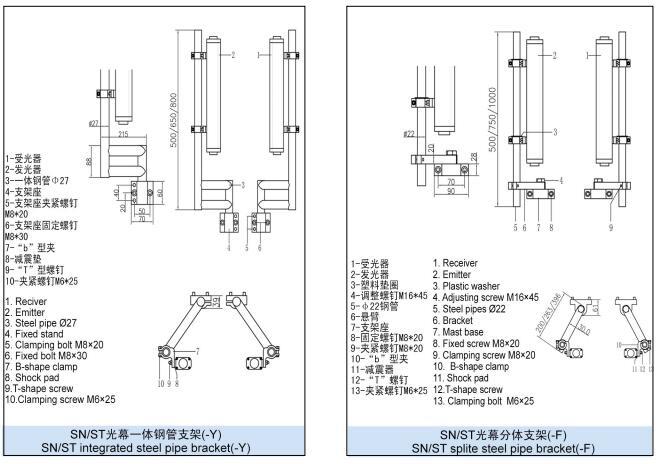

安装支架：
